热电堆传感器和热释电传感器的区别是什么?

温度是表征物体冷热程度的物理量,但温度不能直接测量,需要借助于另一种物体的某种物理参数随温度冷热不同而明显变化的特性进行间接测量

温度是表征物体冷热程度的物理量,但温度不能直接测量,需要借助于另一种物体的某种物理参数随温度冷热不同而明显变化的特性进行间接测量。

要进行可靠的温度测量,就要选择合适的温度传感器。近期我们接触最多的就是热电堆传感器和热释电传感器。他们是同一种传感器吗?他们之间又有什么区别呢?

热电堆传感器

热电堆传感器简介

热电堆是一种能把温差和电能相互转化的元件,由两个或多个热电偶串接组成,各热电偶输出的热电势是互相叠加的,当热电堆的两边出现温差时,会产生电流,可用于测量小的温差或平均温度。

使用热电堆测量温度时,可以克服单个热电偶产生的电势差太小而难以测量的缺点,避免使用昂贵的高精度运算放大器。

20200705171853-5f019afde2894

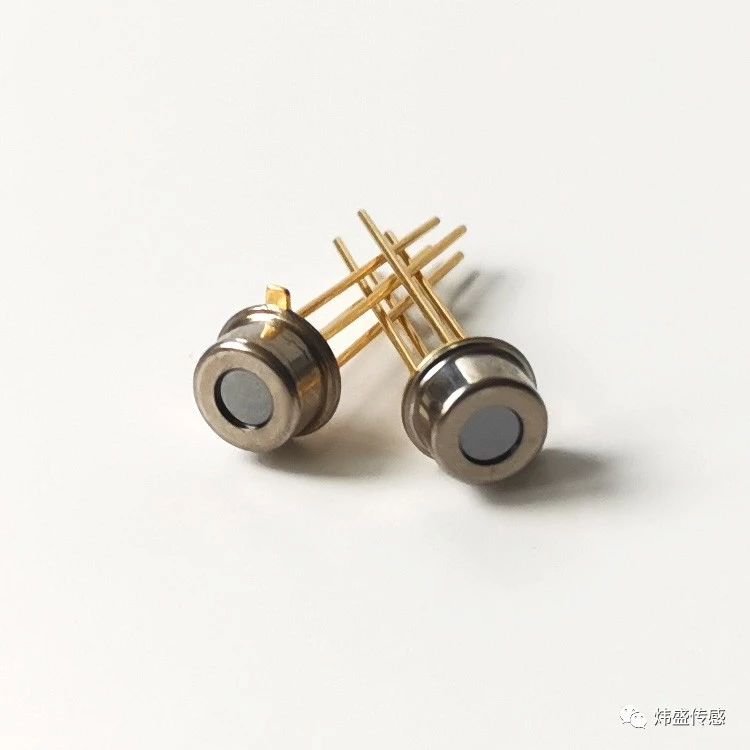

热电堆传感器(MRT-311)

热电堆传感器结构

结构上,热电堆由多个热电偶组成。辐射接收面分为若干块,每块接一个热电偶,把它们串联起来,就构成热电堆。按用途不同,实用的热电堆可以制成细丝型和薄膜型,亦可制成多通道型和阵列型器件。

20200705171854-5f019afe08c3a

热电堆结构示意图

热电堆传感器应用

热电堆红外探测器可配置各种透镜和滤波器,从而实现在温度测量、气体成份的定性/定量分析、医疗设备等多种应用场景中的应用。

目前,在额温枪、耳温枪、智能家电、灯具开关、食品温度检测等领域中获得了广泛的应用!

20200705171854-5f019afe0f99c

额温枪、耳温枪示意图

热释电传感器

热释电传感器简介

了解热释电传感器之前,先来了解一下什么是热释电效应。

某些晶体,例如钽酸锂、硫酸三甘肽等受热时,晶体两端会产生数量相等、符号相反的电荷。1842年布鲁斯特将这种由温度变化引起的电极化现象正式命名为“pyroelectric”,即热释电效应。

20200705171854-5f019afe245a9

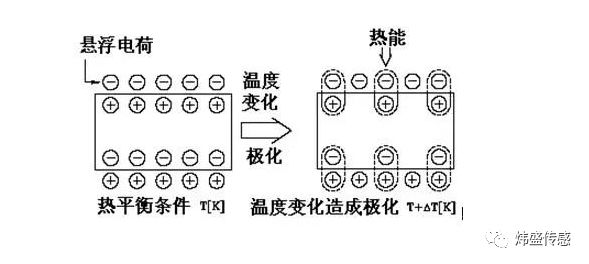

热释电效应示意图

红外热释电传感器就是基于热释电效应工作的热电型红外传感器。

20200705171854-5f019afe2e5d3

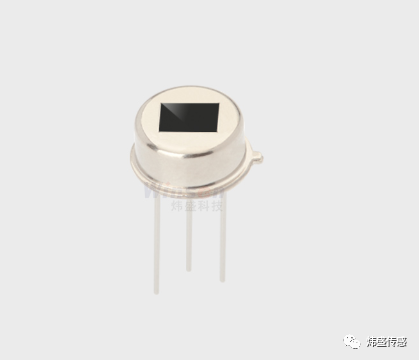

热释电传感器示意图(RD-624)

热释电传感器结构

热释电人体红外线传感器由敏感单元、阻抗变换器和滤光窗等三大部分组成。补偿型热释电传感器还带有温度补偿元件。为防止外部环境对传感器输出信号的干扰,上述元件被真空封装在—个金属营内。

20200705171854-5f019afe487d1

热释电结构示意图

热释电传感器应用

热释电材料已广泛应用于人体感应、安防报警、火焰探测、有害气体分析等多个领域。

除了在楼道自动开关、防盗报警上得到应用外,在更多的领域得到应用。例如:在房间无人时会自动停机的空调机、饮水机;电视机能判断无人观看或观众已经睡觉后自动关机的电路;人靠近时自动开启监视器或自动门铃;摄影机或数码照相机自动记录动物或人的活动……

20200705171854-5f019afe54354

人体感应示意图  信息来源:炜盛传感
