天脉热扩散膜的在手机,平板电脑,笔记本电脑应用

天脉TME系列热扩散膜的在手机,平板电脑,笔记本电脑应用

TME系列热扩散膜的应用

特点

热热扩散膜由于其独特的超高水平方向热传导系数及相对极低的垂直热传导系数而被广泛应用智慧型手机,平板电脑,笔记本电脑等领域。

参数

TME 系列散热膜其水平导热系数可达1500W/MK,厚度最薄0.01mm(裸材)。产品不同的特殊性能特征,可以按客户特殊要求订制。产品可以提供包覆(如有绝缘要求)和非包覆,亦可以被修边,压制成型或涂覆胶水和塑料以及自定义外观颜色。

规格 | 单位 | TME500 | TME1500 | TME1500-D

颜色 Color | / | Black | Black | Black

导热率(Z 轴)Thermal conductivity λ(z) | W/m•K | 10 | 15 | 6

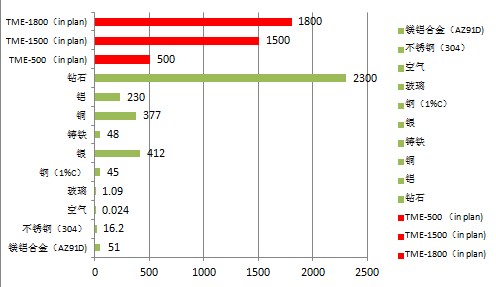

导热率(X/Y 轴)Thermal conductivity λ(x/y) | W/m•K | 500 | 1500 | >1500

厚度Thickness | mm | 0.05~2.0 | 0.01~0.025 | 0.045

天脉热扩散膜的在手机,平板电脑,笔记本电脑应用
TME系列热扩散膜的应用
天脉热扩散膜的在手机,平板电脑,笔记本电脑应用
增加TME-1500与铜箔对比模拟效果

增加TME-1500与铜箔对比模拟效果

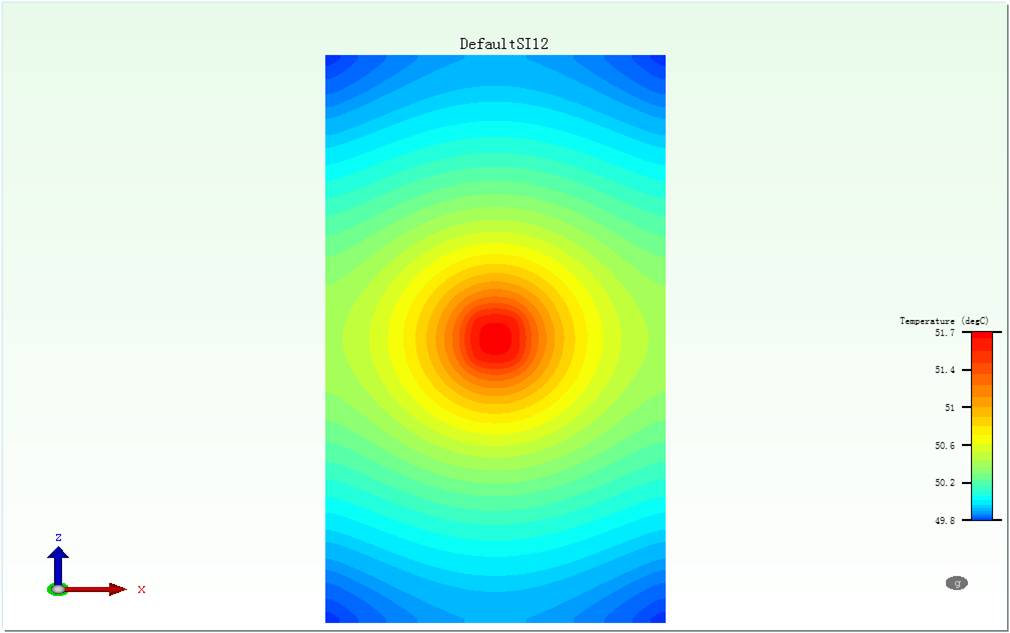

铜箔模拟结果,由于铜箔为各相同性热传导系数,显示热源相对集中于中心点。不能有效分摊热量。

天脉热扩散膜的在手机,平板电脑,笔记本电脑应用
热仿真

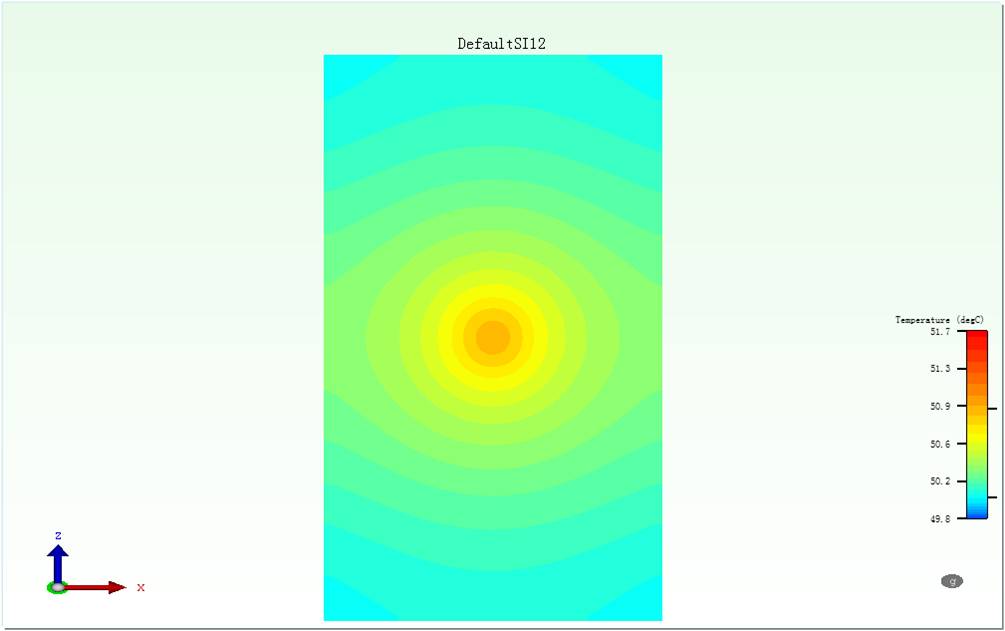

换做TME-1500,由于优良的水平热传导及相对较差的垂直热传导系数,可以有效将TME-1500面积转换为散热面积,从而降低热源温度。

天脉热扩散膜的在手机,平板电脑,笔记本电脑应用
