导热硅胶绝缘片 TC系列(TC900S/TC1200/TC2000)

导热硅胶绝缘片 TC系列

产品介绍:

TC900S、TC1200、TC2000导热硅胶绝缘片是一种以玻纤布为补强材的高性能弹性体绝缘材料,具有优良的抗切割能力和极好的导热性能,被广泛应用于电子电器等行业。使用时,根据发热界面的大小间隙高度选择不同厚度的导热硅胶片裁切,安放在发热界面与其组件的空隙处,起导热介质作用

产品介绍 PRODUCT DESCRIPTION

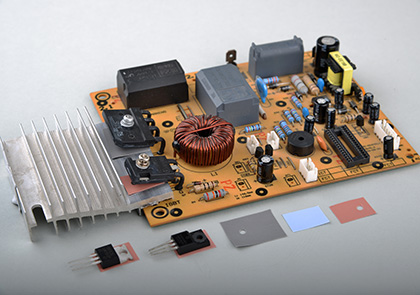

09b02ebfda494b66869e2654d85bae8d_43
导热硅胶绝缘片 TC系列(TC900S/TC1200/TC2000)

产品特点

■ 高性能薄膜

■ 击穿电压达6KV

■ 优异的电绝缘性能

■防火等级UL94V0

■ 即使在低压缩量的情况下,也有很低的热阻抗

典型应用

■ 发热功率模块,功率半导体

■ 电源模快,光纤模块

■ 马达控制

■ 军工、航空

■车用电子发热模块

产品物性表 PRODUCT SPECIFICATIONS

TC系列典型属性
属性                              标称值 测试方法
产品      TC900S    TC1200 TC2000
组成部分 硅胶+玻璃纤维
颜色 棕红色 黑色 白色 目视
厚度(mm) 0.23 0.23 0.25/0.38/0.5 ASTM D374
密度(g/cc) 2.5 2.7 1.5 ASTM D792
硬度(Shore A) 92 80 70 ASTM D2240
拉伸强度(MPa) 9.0 9.0 15 ASTM D412
延伸率% 30 30 20 ASTM D412
耐温范围(℃) -60~200
            电性能
击穿电压(Kv) ≥5.5 ≥6.0 ≥4.0 ASTM D149
体积电阻率(Ω.cm) 10^12 10^12 10^14 ASTM D257
防火等级 V-0 UL 94
             热性能
导热系数(W/m.K) 1.6 1.8 3.5 ASTM D5470
           热性能VS.压力
Psi 10 25 50 100
TC 900S-热阻(℃-in^2/W) 0.95 0.75 0.61 0.47
TC 1200-热阻(℃-in^2/W) 0.71 0.62 0.53 0.47
TC 2000-热阻(℃-in^2/W)@0.38mm 0.35 0.30 0.27 0.25

采购信息 PURCHASING INFORMATION

产品 厚度 出货规格
TC900S 0.23 300mm*50m,300mm*100m TO-220,TO-247,TO-218
TC1200 0.23 300mm*50m,300mm*100m TO-220,TO-247,TO-218
TC2000 0.25/0.35/0.50 300mm*300mm TO-220,TO-247,TO-218

*以上为标准尺寸,可以找客户指定模切成各种尺寸或形状。

下载文件 DOWNLOAD THE FILE

TC 系列导热绝缘片.pdf

提取码:无
解压码:无

RoHS-中文版证书.pdf

提取码:无
解压码:无

Rohs-英文版证书.pdf

提取码:无
解压码:无

联系我们:

  刘海林    联系电话:15919915605
