傲川导热硅胶垫片 TP500

傲川导热硅胶垫片 TP500

导热硅胶垫片 TP500

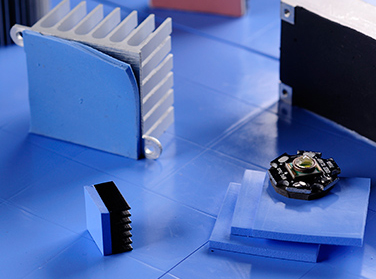

产品介绍:

TP500导热硅胶片是一款高导热性能的材料,双面自粘,与电子组件装配使用时,低压缩力下表现出较低的热阻和较好的电气绝缘特性。在-40℃~200℃可以稳定工作,满足UL94V0的阻燃等级要求。

产品介绍 PRODUCT DESCRIPTION

8357746dfb244249b943500395412029_50

产品特点

■ 导热系数:5.0W/mK

■ 高导热,超低压缩

■ 高电气绝缘,良好耐温性能,韧性好易操作。

典型应用

■ 电压调节模块(VRMs),高热量BGAs

■ ASICs和DSPs,CD ROM/DVDROM

■ 高导热需求的模块,高度大存储驱动,网络通信设备

产品物性表 PRODUCT SPECIFICATIONS

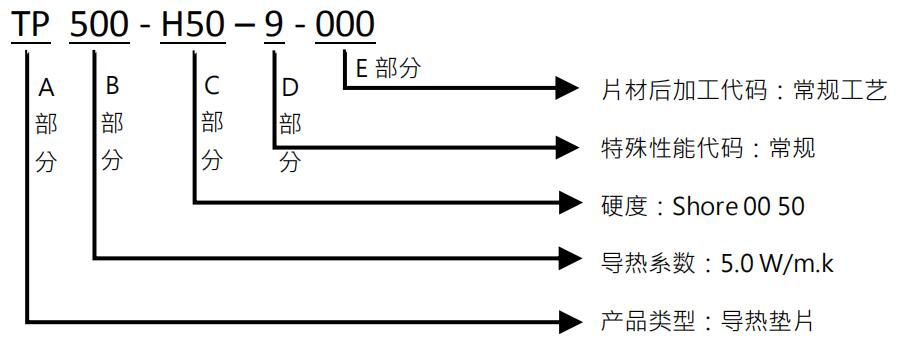

采购信息 PURCHASING INFORMATION

a6fd705c3c8d4d7eba88d8f383d74a54_8

标准尺寸:T≤1.5mm,尺寸=200*400mm;T>1.5mm,尺寸=150*150;可依据客户指定模切成各种尺寸或形状。厚度可按照0.25递增。

性能展示 QUALITY PERFORMANCE

TP500的典型属性
属性                 公制值         测试标准
组成部 分 硅胶+陶瓷
颜色 暗绿色 目视
厚度(mm) 0.5~6.5 ASTM D374
密度(g/cc) 3.2 ASTM D792
硬度(Shore OO) 50 ASTM D2240
长期使用温度(℃) -40~150
         电性能
击穿电压(Kv/mm) >6.0 ASTM D149
介电常数(@10MHz) 7.4 ASTM D150
体积电阻率(Ω.cm) 10^10 ASTM D257
防火性能 V-0 UL94
         热性能
导热系数(W/m.K) 5.0 ASTM D5470
9064c14378014786b951bbf16c3796aa_30

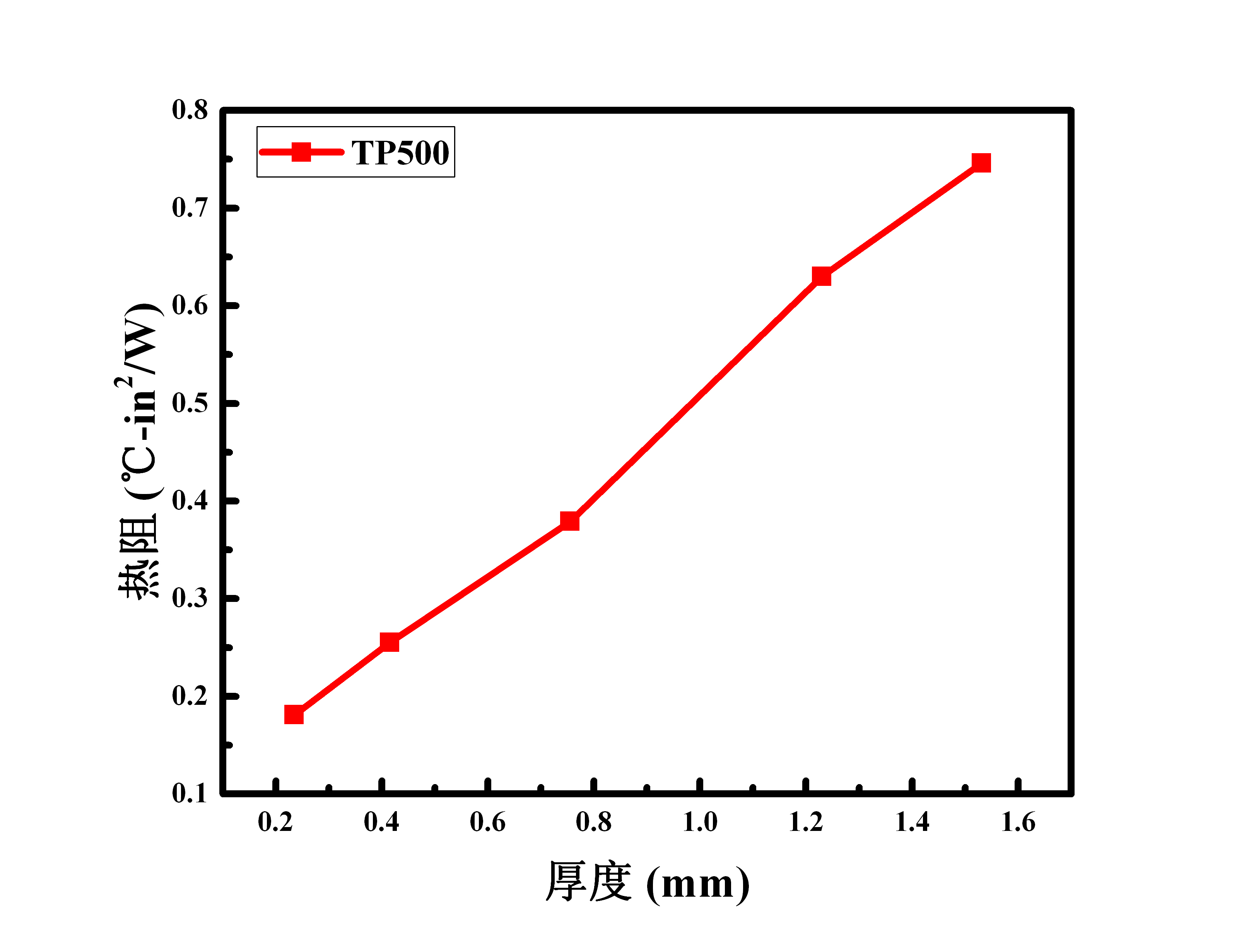

TP500厚度与热阻性
9064c14378014786b951bbf16c3796aa_32
TP500形变量与压力关系图

下载文件 DOWNLOAD THE FILE

Rohs-英文版证书.pdf | RoHS-中文版证书.pdf

TP500.pdf | 硅胶片系列UL证书.pdf

导热硅胶 SVHC173项测试报告(中文)2017.3.16.pdf
