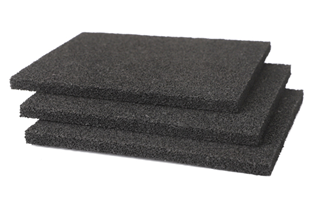

BandSorb® FB系列吸波材
宽带柔性泡绵吸波材
描述：
BandSorb® FB是一种轻质的高损耗碳浸渍介电的泡沫吸波材。相对于更薄、更昂贵的橡胶吸波材，它为许多应用提供了非常低成本的解决方案。BandSorb® FB系列吸波材可用于需要在宽带频率范围内吸收的应用，例如天线串扰、旁瓣抑制和腔谐振抑制。
可用性：
BandSorb® FB系列吸波材料可以片材供应，也可定制设计; 标准片材尺寸为610毫米× 610毫米。BandSorb® FB是由含碳聚氨酯泡绵制成的，因此它是导电的。
特点与优势：
重量轻，灵活，易于修剪，高损耗，低密度。
可提供不同厚度的产品在宽带频率中广泛应用。
应用：
BandSorb® FB系列吸波材可用于:
- RF扩音器、振荡器、包含微波器件的机柜、计算机外壳、LNB中的低腔Q。
-通过插入损耗隔离天线，覆盖天线以改善天线模式和去除不希望出现的后瓣。
-降低辐射组件和外接地平面型表面上的表面电流。
-物体(金属或其他)的反射率可以通过应用一层或多层来降低。
例子1: 将BandSorb® FB放置在天线罩(金属屏)上，以改善天线和去除不希望出现的后瓣。

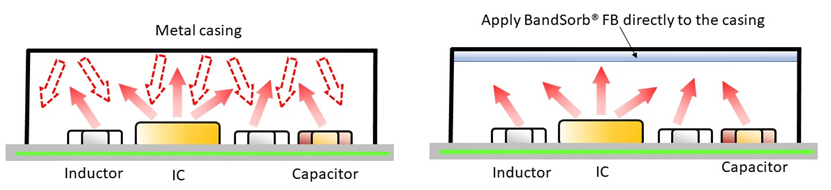

例子2: 抑制由外壳反射的噪音。
性能参数：
| 性能参数 | |||
| 特性 | 测试方法 | 单位 | 参数 |
| 设计频率范围 | 介入损耗 | GHz | >1 |
| 尺寸 | - | mm (inch) | 610 x 610 (24x24) |
| 厚度 | mm (inch) | 3.2 (1/8), 6.4 (1/4), 9.5 (3/8), 12.7 (1/2),
19.1 (3/4), 25.4 (1) |
|
| 工作温度 | - | °C (°F) | 100 (212) |
| 防火等级 | UL94* | - | HF1 |
| 符合标准 | 符合2015/863/EU(RoHS 2.0), 达到REACH SVHC 标准,无卤素产品 | ||
| 墨水含量 | 厚度 (mm) | |||||
| 3.2 | 6.4 | 9.5 | 12.7 | 19.1 | 25.4 | |
| FB-18 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| FB-20 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| FB-22 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| FB-24 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| FB-26 | ✔ | ✔ | ✔ | ✔ | ✔ | |
| FB-28 | ✔ | |||||
| FB-30 | ✔ | ✔ | ✔ | ✔ | ✔ | |
电磁性能：
| 衰减率 (dB/cm) | 相对抗阻 (|Z|/Z0) | |||
| BandSorbÒ | 3 GHz | 10 GHz | 3 GHz | 10 GHz |
| FB-18 | 3.2 | 4.7 | 0.69 | 0.82 |
| FB-20 | 4.2 | 7 | 0.61 | 0.78 |
| FB-22 | 7.4 | 14.9 | 0.55 | 0.74 |
| FB-24 | 11 | 24 | 0.25 | 0.44 |
| FB-26 | 16 | 34 | 0.18 | 0.31 |
| FB-28 | 20 | 40 | 0.16 | 0.27 |
| FB-30 | 24 | 46 | 0.13 | 0.22 |
