1. 热管理范式转变：从显热到潜热
随着人工智能加速器、高密度GPU和新一代数据中心计算节点的推动，芯片功率和热通量持续攀升，传统的单相液体冷板（依赖于水或乙二醇基液体的显热）正面临日益严峻的挑战。现代芯片的局部热通量可能迅速接近甚至超过传统冷板设计的散热能力。当热通路饱和时，整个系统将付出代价，表现为性能下降、设备冷却能耗增加以及组件寿命缩短。
相变间接液体冷却提供了一种截然不同的物理机制。它并非主要依靠显热（提高流体温度），而是利用密封冷板腔内液体到蒸汽转变过程中吸收的大量能量——潜热。其结果是形成近乎等温的传热表面，显著提高了热通量，并为解决困扰某些传统系统的泄漏、腐蚀和水质问题提供了一种新途径。
2. 技术揭秘——什么是相变间接式液体冷板？
2.1 核心概念
相变是指物质改变状态的过程——在冷却过程中，通常是液态变为气态（蒸发）和气态变为液态（冷凝）。在相变过程中，工作流体在近乎恒定的温度下吸收或释放大量能量（潜热）。这就是热管和蒸汽室的工作原理。
间接液冷是指处理器或散热表面不会直接接触冷却液。热量通过密封的冷板流入内部工作流体，然后由辅助冷却水循环系统在冷板的冷凝器部分带走热量。

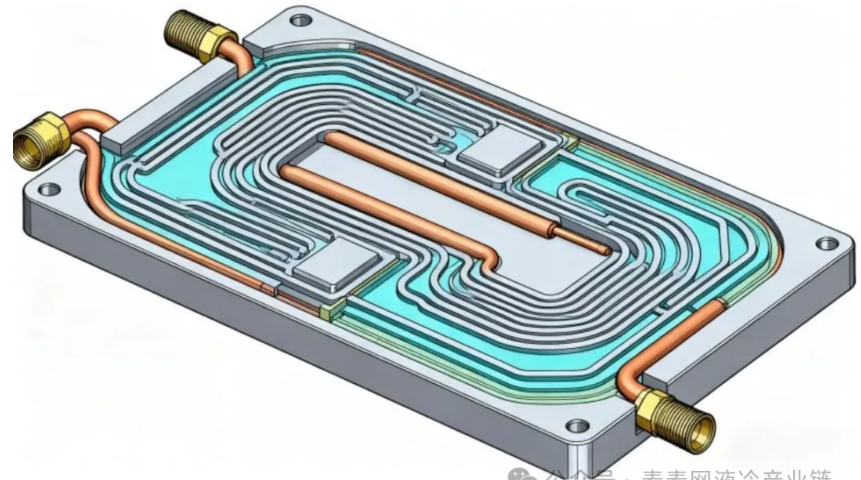

将这两种理念结合起来，便形成了相变间接冷板：冷板内部设有一个密封腔，腔内装有低沸点工作流体和毛细回流芯。芯片产生的热量使流体局部蒸发；蒸汽在腔内迅速扩散；蒸汽在与外部水循环回路相连的较冷区域冷凝；冷凝液通过毛细作用返回蒸发区，完成循环。

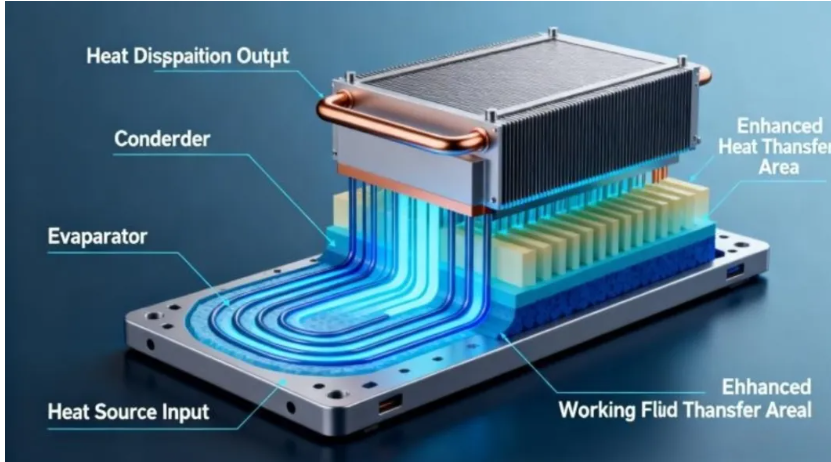

2.2 工作原理——详细的热力循环
- 蒸发（吸热）：与芯片接触的冷板底座提供热源。该位置的工作流体沸腾并吸收大量潜热，而温度本身不会显著升高。
- 蒸汽输送：由于压力差和低流动阻力，蒸汽迅速分布在内部空腔中，将热量从局部热点带走。
- 冷凝（散热）：蒸汽到达冷凝器区域，二次水循环（或其他设施冷却剂）带走热量；蒸汽冷凝并向二次循环释放潜热。
- 液体回流：冷凝液通过多孔芯或沟槽结构产生的毛细作用力被吸回蒸发器。
实际上，冷板包含数千根并联工作的微型“热管”，但冷凝液循环被限制在板内，设备液体永远不会直接接触芯片。
3. 重新定义标准——相变间接冷却为何会颠覆数据中心热管理
3.1 极端热通量处理
传统的单相冷板在典型设计下通常能处理约 100 W/cm² 量级的实际热负荷，而相变冷板在研究和早期商业系统中已被报道能够处理数百 W/cm² 的热通量——在许多演示中，热通量超过 500 W/cm²，在某些情况下甚至接近 1000 W/cm²。这种超高的热通量对于未来预期会产生极高局部热量的芯片设计至关重要。
3.2 近等温表面和热点消除
由于蒸发过程几乎在恒温下进行，相变冷板的表面温度极其均匀。因此，芯片级热点会迅速扩散到整个冷板区域，从而降低峰值结温，提高性能稳定性和可靠性。整个冷板上的温度不均匀性通常降低到 1–2°C 以下——与单相冷板 5–10°C 的温差相比，这是一个显著的改进。
3.3 设施层面效率提升（PUE）
更高的传热效率意味着辅助回路可以在更高的供水温度下运行，同时仍能实现相同的芯片结冷却效果。这使得自然冷却策略（例如空气侧节能、更高的干球温度自然冷却窗口）能够更频繁地应用，并降低冷却器的功率消耗。实际上，一些运营商期望在特定气候和设计条件下，PUE 值能够得到显著提升，并更容易达到1.1或更低的 PUE 值。
4. 系统架构——相变间接冷却解决方案的部署方式
相变间接冷却应被视为一个系统，而不仅仅是组件的改变。可靠的部署应包含以下几个方面：

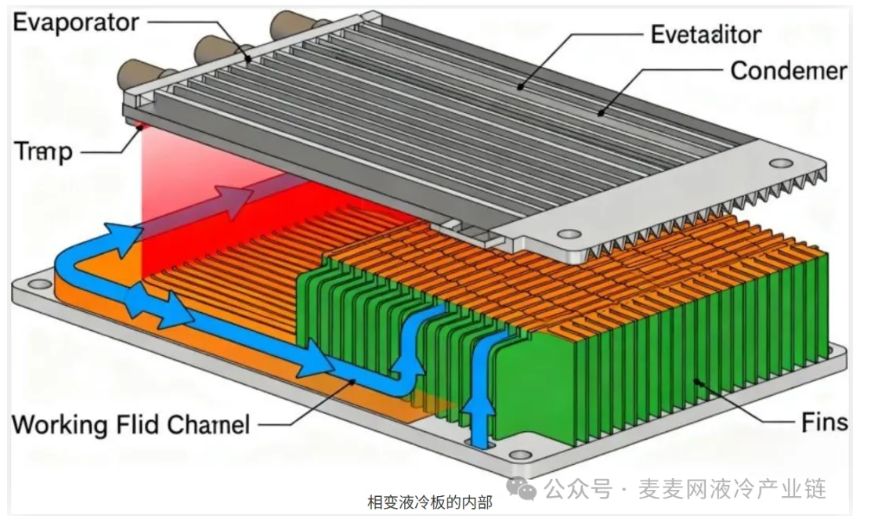

4.1 相变冷板
核心模块包含密封腔、芯吸结构、蒸发区（底部）和冷凝区（顶部）。其制造必须符合高真空和密封标准，以确保工作流体的长期稳定性。
4.2 二级冷却回路
标准数据中心水循环系统 (CDU) 为冷板冷凝器提供水（或乙二醇混合物）。由于冷板冷凝蒸汽的效率非常高，因此二次循环系统可以在比单相系统更高的温度下运行。
4.3 机械和流体互连
坚固耐用的快速断开接头、标准化的歧管和密封结构确保了维护的便捷性。设计还应考虑泄漏检测（针对二次回路）和机架级隔离功能。
4.4 仪器仪表与控制
冷板内部（或至少在进出口和冷凝器位置）的实时压力和温度传感器可提供运行遥测数据。先进的系统能够检测“干涸”或两相不稳定性，并调整二次流或重新分配负载以维持稳定运行。
5. 压倒性优势——为什么相变被视为下一代技术
- 单位面积的散热量非常高：汽化潜热允许的热传输量远高于单相显热加热。
- 卓越的温度均匀性：近乎等温运行最大限度地减少了热点，并支持芯片性能的一致性。
- 将设施用水与芯片腔体分离：设施回路不会像直接与水接触的解决方案那样污染或腐蚀内部表面。
- 被动式、稳健运行：冷板被动式内部循环没有移动部件，减少了维护，同时提供了高性能。
- 兼容更高的二次水温度：能够更好地利用自然冷却并降低冷水机负荷。

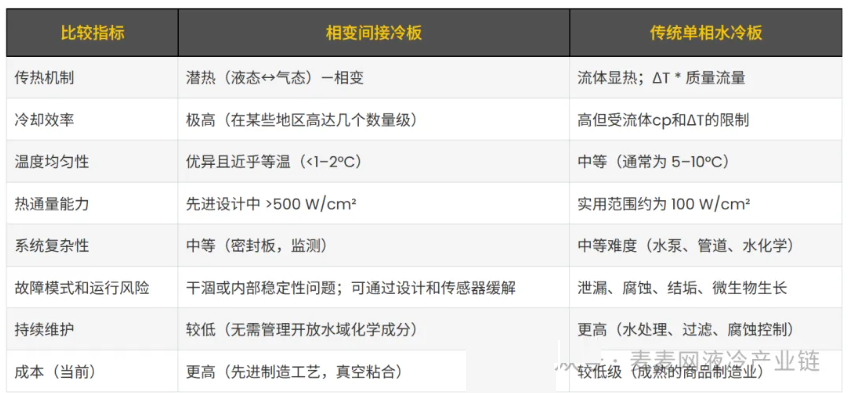

6. 最终对比：相变间接冷板与传统单相水冷板
7. 技术深度解析——实现相变冷板的核心突破
7.1 先进的毛细管芯设计
稳定的毛细管回流是任何相变板的核心。近期进展包括：
- 烧结铜粉芯：梯度孔隙率层平衡液体保持力和渗透性。
- 微槽和混合芯结构：结合槽用于整体输送和多孔层用于局部再润湿。
- 复合芯：金属-陶瓷或金属-聚合物复合材料，用于调节毛细压力和长期机械完整性。
7.2 工作流体的选择和兼容性
选择合适的工质需要平衡以下几个方面：
- 沸点与目标蒸发器温度
- 潜热容量
- 工作条件下的蒸汽压
- 化学相容性（无腐蚀，低降解）
- 安全性和环境特性
常见的溶剂系列包括用于高温操作的水、用于低温范围的低沸点有机溶剂，以及用于腐蚀性或敏感电子环境的工程化氟化液体。
7.3 真空腔体制造和气密密封
长寿命相变冷板需要高真空和可靠的密封。能够确保质量稳定的制造工艺包括：
- 采用可控填充材料的真空钎焊
- 电子束焊接可最大限度减少污染
- 瞬态液相扩散焊接用于冶金完整性
Tone Cooling 和其他先进制造商将精密成型、真空加工和后制造测试（例如泄漏检查、热循环）相结合，以确保终身可靠性。
8. 解决痛点——相变冷板如何解决长期存在的问题
8.1 水质与腐蚀
传统数据中心水循环系统需要持续进行化学成分控制，以避免结垢和腐蚀（例如使用除氧剂、杀菌剂和pH值控制）。相变板将内部工作流体与设施循环系统物理隔离，从而避免电子设备直接接触未经处理的水，并消除一类运行风险。
8.2 泄漏后果
传统单相系统中的泄漏会将导电液体引入机架，直接损害电子设备，因此需要配备滴水盘、隔离阀和传感器网络。相变板内部密封少量工作流体，通常不导电且用量严格控制；再加上与设施用水物理隔离，外部泄漏造成的损害大大降低。
8.3 简化操作
除了降低风险外，相变膜设计还简化了日常操作：无需添加杀菌剂，几乎无需更换与膜片内部组件相关的滤芯，并且减少了在膜架层面进行高强度水质监测的需求。这可以降低大规模部署的运营成本。
9. 未来展望、风险及常见问题解答
9.1 未来趋势
- 芯片与冷板协同设计：封装界面可能会不断发展，以更好地匹配相变板提供的等温表面。
- 大规模生产：随着工艺的成熟，成本将会下降，设计也将针对批量生产进行优化。
- 纳米结构芯：碳纳米管和石墨烯增强的芯可以进一步提高毛细压力和热通量处理能力。
- 混合架构：将用于热点的小型相变冷板与用于低功率区域的单相二次冷却相结合。
9.2 常见问题解答
问题1：相变冷板的使用寿命是否有限？
是的。使用寿命取决于工作流体的稳定性、密封件的长期完整性以及芯吸材料的耐热性和耐化学腐蚀性。设计精良的板在正常条件下预计可使用十年或更久，制造商通常会进行加速寿命测试来验证设计。
Q2：相变冷板更贵吗？
目前，由于采用了先进的制造工艺（真空处理、精密芯体制造），它们的成本高于普通水冷板。然而，考虑到总体拥有成本 (TCO)——包括更高的能源效率、更低的设施冷却需求、更少的维护成本以及更高的机架密度——其经济效益就非常显著，尤其适用于超大规模或人工智能部署。
问题3：重力如何影响性能？
由于液体回流依赖于毛细作用，因此安装方向会影响性能。高性能设计通过优化芯体几何形状、多条流路以及分布式蒸发器/冷凝器布局来减轻重力影响。对于数据中心常见的机架式和服务器安装方向，可以设计成与安装方向无关。
Q4：内部工作液是否安全？
设计人员会根据流体的易燃性、毒性和材料兼容性选择合适的流体。在许多设计中，内部流体的体积很小且密封；有些流体不导电。商业应用中的流体选择必须符合相关法规和安全测试要求。
10. 部署的实际考虑因素
- 鉴定测试：部署前必须进行热循环、振动、冲击和长期密封性测试。
- 监控策略：将冷板级温度和压力遥测技术集成到机架管理系统中，以便及早发现异常情况（例如，干涸情况）。
- 集成：确保二次回路压力和供水温度与板式冷凝器的特性相符。
- 服务与更换：制定模块化更换策略，以最大限度地减少数据中心在某个模块需要维修时的停机时间。
11. 结论——相变间接冷却在热能发展路线图中的位置
相变间接式液冷板代表着数据中心和高功率计算环境热管理领域的一项重大技术进步。通过利用潜热和内部两相流，这些冷板能够显著提高热通量，实现更精确的温度均匀性，并有助于降低设施的冷却能耗。此外，它们还解决了与直接水接触和水化学控制相关的诸多长期运行难题。
虽然相变冷板的初始成本和制造复杂性高于成熟的单相冷板技术，但其性能优势和潜在的运营成本节约——尤其是在人工智能密集型集群和超大规模环境中——使其成为具有前瞻性的运营商的理想选择。随着材料、芯吸设计和生产技术的日趋成熟，这项技术有望从早期应用阶段过渡到更广泛的部署阶段。
