案例四 球泡灯
一. 案例描述
本案例为一自然散热的球泡灯模型，需要关注的点为：
1. 自然散热，需要考虑热辐射的影响。
2. 对玻璃需进行辐射透明材料的定义。
3. 玻璃为曲面，热源呈各种倾斜角度，无法用自带建模功能建模，利用三 维 CAD 导入接口导入建模。
4. 适当网格加密以更好地捕捉几何外形。
5. 建模和计算都需要约 20 分钟。
二. 建模过程
建立自然对流模板
打开软件，点击 File >> New >> Natural Convection，软件会创建出一个默 认大小的求解域，流动状态为层流，考虑热辐射。
导入 CAD 文件

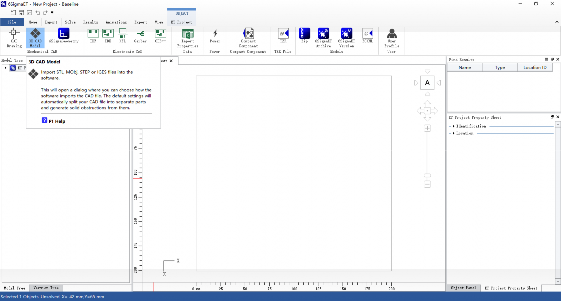

点击 Import >> 3D CAD Model:

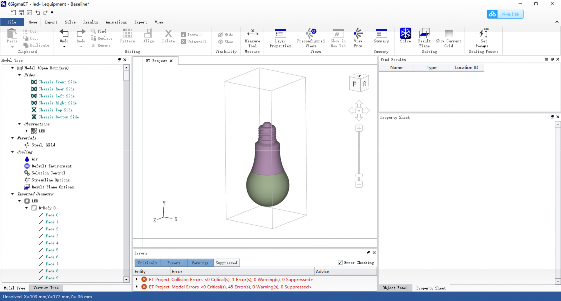

将外部文件导入：

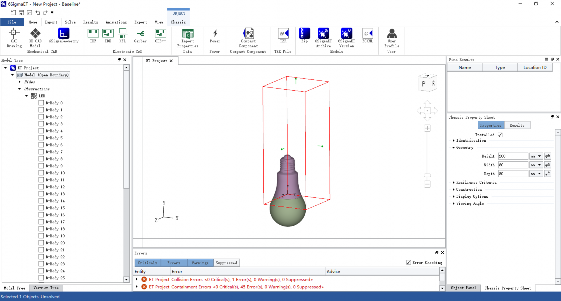

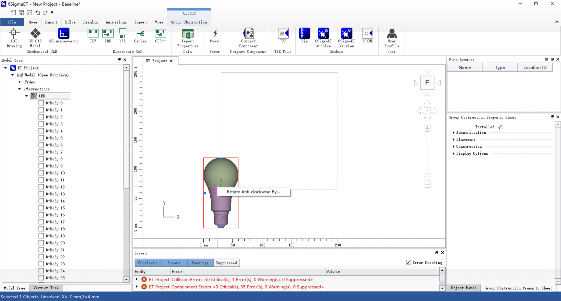

导入后，如果灯泡是倒立的，利用旋转命令（在粉色箭头上右键，点击弹 出的菜单并在对话框中输入 180）将组（不是某个或多个实体）旋转 180 度。
求解域大小可以适当调小一些，利用鼠标拖拽调整或者在求解域的属性表 里输入具体数值。
利用鼠标拖拽功能或对齐功能（参见案例一），将灯泡组件移动到求解域 内部。
三. 定义物性参数及划分网格
定义各部分的材料
将物体导入建模后，我们可以在错误提示区看到出现的错误提示。其中， 有的是提示发生了冲突，有的是没有赋予材料。
对于冲突提示，这种装配良好的组件并没有出现实体干涉，只是软件认为 它们的轮廓发生了干涉，这并不影响计算，我们可以忽略之，方法是先在 Object Panel 中利用选择功能选择所有实体。
然后，在选择的所有的实体的属性表里，Geometry 一项中将 Ignore Collision Detection 一项勾选。此时，冲突提示将会消失。

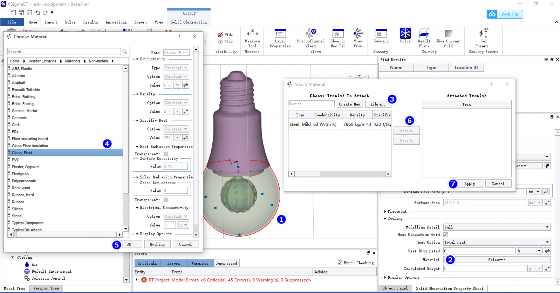

下面是赋予材料，以球泡部分为例，进行如下操作：
1. 选中球泡体
2. 进入属性表，Cooling >> Material，点击 Select
3. 在弹出的材料对话框中选择 Library，进入材料库选择
4. 依次选择 Vendor Libraries >> Materials >> Non-Metals，选择 Glass 材料 5. 点击 OK 回到材料对话框
6. 点击 Attach 将此材料赋给球泡
7. 点击 Apply 确认操作
其他物体赋予材料的过程与球泡一样，在此不再赘述。确保所有物体都被 赋予材料。除了球泡和芯片以外的几个物体材料可以设定为 Aluminium Alloy General。
用鼠标划框选中所有的芯片，赋予材料为 Non-Metals 类的 Typical Component。即为它们赋予普通芯片封装的材料。
此时，错误提示区所有错误提示消失。
透明材质的定义

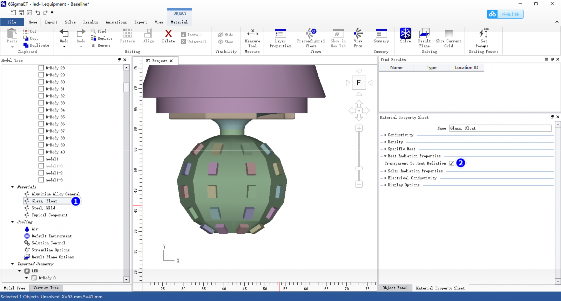

现在，球泡部分已经被赋予玻璃材质，但它对热辐射来说是不透明的。我 们需要在玻璃的属性里将 Transparent To Heat Radiation 勾选。
定义功耗
选择所有芯片，在属性表里将热功耗定义为 0.2W。
模型的总功耗为 8W。
划分网格

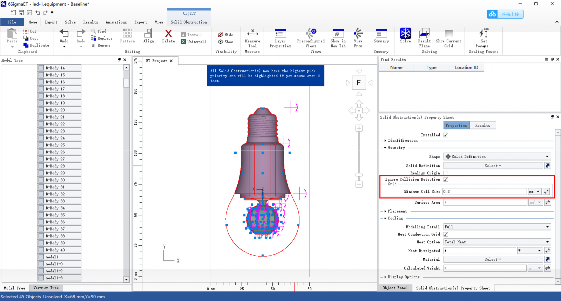

导入的物体默认的网格捕捉精度为 0.1mm，本模型没有特别薄的物体，可 以适当调大一些，如 0.2mm。

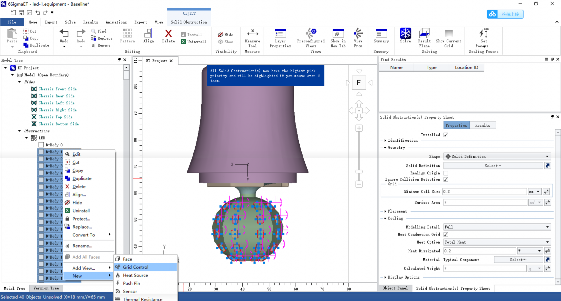

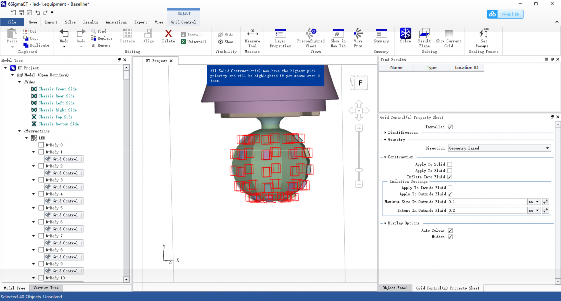

芯片呈各种角度摆放，我们对其进行适当加密。选中所有芯片，右键新建
Grid Control。

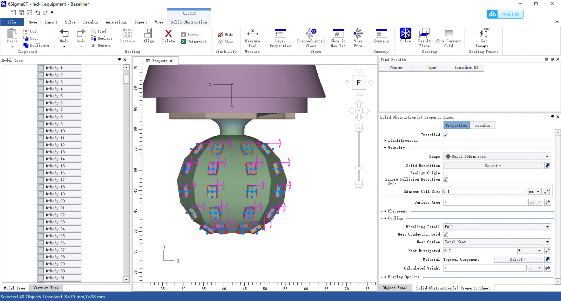

在 Grid Control 的属性里按下图所示进行设定。Grid Control 设定完毕后将 它们隐藏。

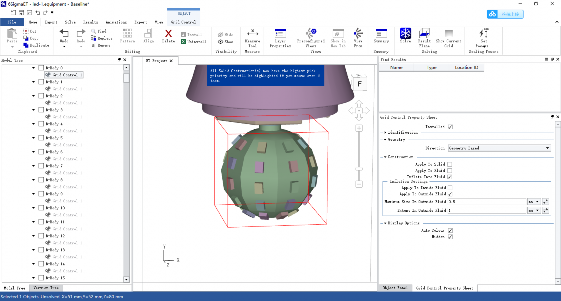

用于放置芯片的多面体也用同样的方式加密。
