在智能手机性能狂飙的今天，散热问题如同一条隐形的锁链，悄然制约着设备的极限。当芯片功耗突破100W大关，传统散热方案已显疲态，一场关于材料创新的“降温革命”正在悄然上演。
一、散热困境：性能与温控的拉锯战
手机散热的核心矛盾，是性能提升与空间限制的角力。以最新旗舰机型为例，其AI芯片在运行大型模型时，瞬时功耗可达15W，但内部留给散热模块的空间不足1立方厘米。更严峻的是，玻璃背板与金属中框的导热差异，导致局部热点温度比机身平均温度高出20℃以上。某品牌测试数据显示，持续游戏30分钟后，屏幕边缘温度可达45℃，而电池区域仅38℃——这种温度梯度直接影响触控精度与电池寿命。

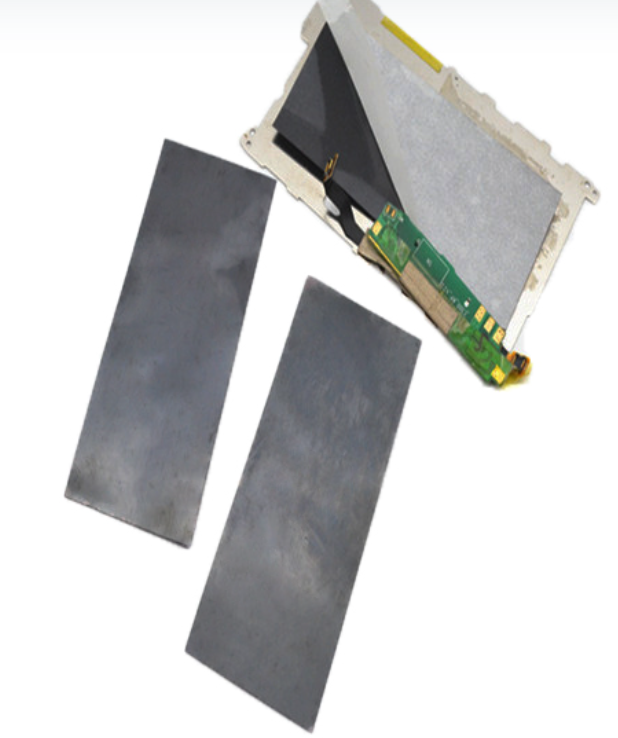

被动散热方案曾主导市场多年。石墨片通过碳原子晶格定向排列，实现水平方向快速导热，早期机型中0.1mm厚的天然石墨片即可满足需求。但随着芯片制程进入3nm时代，人工石墨膜成为主流，其导热系数突破1500W/(m·K)，但成本也随之攀升。某厂商供应链数据显示，人工石墨膜单价已从2018年的0.5美元/片升至2025年的1.2美元/片。
二、材料进化：从石墨到复合体系的跨越
- 石墨烯：二维材料的散热魔法
石墨烯的突破在于其独特的二维结构。单层碳原子构成的晶格，使热量在水平方向的传导效率远超垂直方向。实验室测试表明，0.03mm厚的石墨烯膜，在垂直方向导热系数仅50W/(m·K)，但水平方向可达2000W/(m·K)。这种特性使其成为折叠屏手机的理想选择——华为某折叠机型中，石墨烯膜被设计成Z字形贴合铰链区域，将折叠时的热量快速分散至背板。
但石墨烯的规模化应用仍存挑战。某材料厂商透露，其石墨烯膜良品率长期徘徊在70%左右，主要缺陷包括晶格缺陷导致的导热不均。最新解决方案是采用化学气相沉积（CVD）法，在铜箔上生长单层石墨烯后转移至PET基材，使良品率提升至85%。
- 均热板（VC）：液冷的微型化
VC技术源于服务器散热，但在手机领域经历了微型化革命。传统VC的铜制腔体厚度达3mm，而手机用VC通过蚀刻工艺将腔体厚度降至0.3mm。某品牌工程师透露，其采用的毛细结构由铜粉烧结而成，孔隙率控制在40%时，毛细抽吸力与重量达到最佳平衡。
但VC的可靠性问题不容忽视。跌落测试中，某机型VC腔体在1.5米高度跌落时出现微裂纹，导致导热效率下降30%。改进方案是在腔体表面增设0.05mm厚的钛合金保护层，使抗跌落性能提升至2米。
- 复合散热：多材料的协同作战

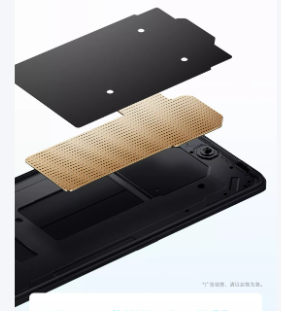

旗舰机型已普遍采用“石墨+VC+导热凝胶”的三层方案。石墨负责快速扩散热量，VC实现远距离传输，导热凝胶填充芯片与散热片间的缝隙。某测试数据显示，复合方案可使芯片温度比单一石墨方案低8℃。
但复合方案带来成本压力。某机型BOM表显示，散热模块成本占整机物料成本的3.5%，而三年前这一比例仅为1.2%。供应链正在通过优化设计降低成本——例如将VC腔体与中框集成，减少单独加工步骤。
三、未来趋势：主动散热的觉醒
当被动散热逼近极限，主动散热技术开始崭露头角。LCP（液晶高分子聚合物）材料因其耐高温特性，成为手机风扇的理想选择。某品牌测试显示，LCP风扇在150℃环境下连续运行1000小时后，形变量仅为0.2%，而传统塑料风扇在相同条件下形变量达5%。
但主动散热面临功耗与噪音的平衡难题。某机型实测数据表明，开启风扇后整机功耗增加0.5W，而噪音在安静环境下可被感知。解决方案是采用MEMS技术制造微型风扇，将转速控制在5000rpm以下，同时通过算法实现智能启停。
四、行业启示：散热即体验
手机散热已从技术问题升华为用户体验的核心要素。某消费者调研显示，76%的用户认为“发热控制”是影响购买决策的三大因素之一。这迫使厂商在材料选择上更注重综合表现——例如某品牌在石墨烯膜中掺入纳米银颗粒，既提升导热性，又增强电磁屏蔽效果。
这场“降温革命”的本质，是材料科学与工程设计的深度耦合。当石墨烯的晶格排列遇上蚀刻工艺的精度，当LCP的分子结构适配MEMS的微型化，手机散热正从“被动应对”走向“主动设计”。或许在不远的未来，我们将看到散热材料与芯片的共晶生长，那时，“发热”将不再是性能的代价，而是体验的基石。
