VC 均热板成 AI 手机标配，真正的变量其实在「铜」上。
一、AI 手机地「热灾难」，15W 峰值功耗，机身已经装不下散热了
现在在地铁上打开一台新旗舰，跑一局 3A 手游，再让本地大模型顺手帮你生成几张图，你会发现一个共同现象，手机烫得吓人，帧率忽高忽低。
原因并不玄学，旗舰级 AI 芯片峰值功耗已经冲上 15W+，而主板有效面积往往还不到 100cm²。在这么小的「高压锅」里塞进 CPU、NPU、基带和一堆射频前端，热量几乎无路可逃。
做手机散热的工程师会给你算一笔更扎心的账
「温度每升高 2℃，器件可靠性大约掉 10%；温升 50℃ 时寿命只有 25℃ 时的 1/6。」
在 IDC 预测 2025 年将有 3.7 亿部搭载生成式 AI 的手机出货、渗透率达 30% 的前提下，散热已经从「体验问题」，变成「生命周期成本问题」。
二、石墨 –> VC，一次从 2D 到 3D 的散热升级
过去十年，手机散热的主角是石墨/石墨烯 导热系数是铜的 2~5 倍，密度只有铜的 1⁄10~1/4；
还能顺手做电磁屏蔽，解决部分干扰问题。
这套方案非常适合「轻薄+中等功耗」的时代，所以苹果至今仍长期采用纯石墨散热。
但到了 AI 手机阶段，问题变成，石墨再好，也是「平面搬热」；而高功率 AI 芯片需要的是「立体抽热」。

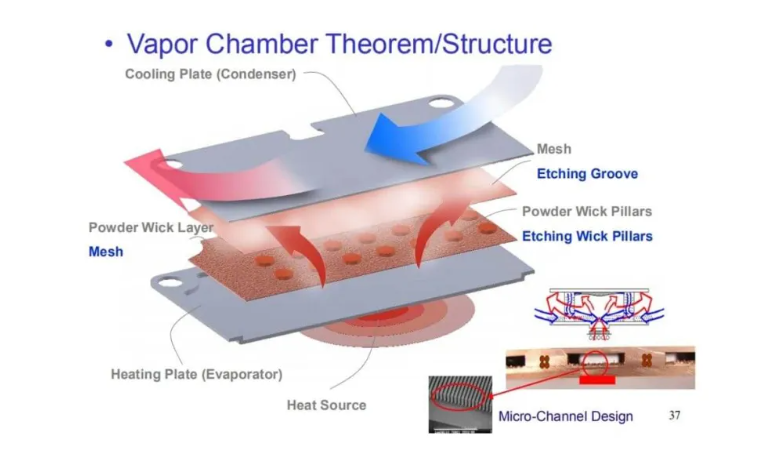

这就是 VC 均热板上位的核心逻辑。 VC（Vapor Chamber）通过在真空腔体内充入工质，用「蒸发，冷凝，回流」的相变过程搬运热量，其等效导热系数可以达到 10000–50000 W/m·K，是铜的 25–125 倍，是铝的 50–250 倍，散热效率远高于单纯固体导热。
行业里有人打了个比方，
「石墨像高速公路，VC 像高铁网。功率上来以后，你不能指望多修几条路解决问题，只能上新制式交通工具。」
民生证券在研报里判断，随着 AI 终端功耗提升，VC 会从少数旗舰机的「选配」，逐步走向更多机型的「标配」。Yano Research 给出地数据也很激进，2022–2025 年，全球 VC 均热板市场复合增速预计 23.5%，从 3.12 亿美元涨到 5.87 亿美元。
三、VC 的新瓶颈，机身 7.5mm，还要装 0.3mm 以内的「蒸汽工厂」
但 VC 真正难的是，你要在一张只有几百微米厚的铜片里，造一座完整的小型热力系统。
当手机厚度被压到 7.5mm 以下时，VC 厚度被要求做到 0.3mm 级，马上就会遇到两个「物理边界」
腔体变薄，流道截面不够
蒸汽通道要 ≥0.1mm 才能保证工质顺畅流动；
焊缝宽度还得压在 0.2mm 内，既要密封真空，又不能把腔体焊变形。
毛细结构变薄，回流效率掉速
有效厚度 <0.15mm 时，毛细力会明显不足，回流速度下降、蒸发端容易「干涸」。
一位散热模组厂工程总监地吐槽很直白
「现在做 0.4mm 以内的 VC，本质是在跟力学和流体力学抢底线。」
这也是为什么过去几年，VC 行业的创新重心，从「堆结构设计」，逐步往「换材料体系」挪。
四、铜成短板，纯铜壳体已经压不出更多性能
传统 VC 外壳多用高纯铜（C1100/C1020），理由简单，铜好加工、导热也不错，产业链成熟。
问题在于 铜的体相导热极限就在那里（约 400 W/m·K）；
压得越薄，机械强度越差、翘曲越严重，良率会被打穿。
也就是说， 在不改变材料的前提下，继续「薄＋大面积」的 VC 方向，很快会撞到铜的物性天花板。
于是新问题出现了
「如果 VC 的热流高速公路已经修完，那下一步，是不是该换一块更好的‘路基材料’？」
五、石墨烯+铜，从论文走向量产线的「复合路基」
科研界其实早就盯上了石墨烯。单层石墨烯的理论面内热导率可以超过 5000 W/m·K，是现有金属的数量级以上。
现实问题是 石墨烯太薄，机械强度和加工性难以单独支撑结构；
贴到铜/基底上后，界面声子散射会严重拉低实际热导。
最新的突破方向，是把石墨烯直接「嵌」进铜里，做成石墨烯–铜层状复合材料 浙江大学团队通过「石墨烯 + 电沉积铜 + 再转移石墨烯」的方式，做出双堆叠石墨烯–铜（BS‑Gr/Cu），面内热导率做到 465 W/m·K，比纯铜薄膜提升 61%；
实测同样热源条件下，复合材料表面温度比纯铜低 9℃左右。
一句话，在保持铜的加工性和力学强度前提下，把它的「散热天花板」又抬高了一截。
工程界也在做类似探索。比如
手机散热拆解中常见到的「石墨烯铜」散热片，本质就是在铜基上叠加或嵌入石墨烯/石墨层，通过界面工程减少热阻，达到「比纯铜快、比纯石墨抗造」的平衡。
有材料厂宣称，其改性铜合金用于 VC 外壳后，可让芯片热点温度再降约 2℃，同时在超薄状态下屈服强度明显提升，满足蚀刻级表面质量要求[re f_1]，这背后多半也是通过显微结构和复合化提升导热与强度。
如果把传统铜 VC 看成「60 分万岁」，那石墨烯铜就是把基础材料从 60 分推到 80 分，留给结构设计师的优化空间，立刻多了一大块。
六、供应链洗牌，谁在押注 VC＋石墨烯铜
材料升级不会只停留在 PPT 上，它会重新划分整个产业链的利润带。
一个典型例子是捷邦科技收购赛诺高德 捷邦原本是消费电子金属结构件大厂，拿着苹果等头部客户的门票；
赛诺高德则是做 VC 均热板蚀刻件和超薄 VC 散热片的专业厂，已经在 5G 手机 VC 上量产。
并购完成后，捷邦直接切入 VC 超薄散热片赛道，等于在原有金属结构件之外，加了一条「热管理功能件」的新增长曲线。 在未来 VC+石墨烯铜方案普及的路径上，这种「材料＋精密加工＋终端客户」的一体化能力，会变得越来越关键。
另一头，是材料厂商在主动把产品线往「AI 终端散热」上贴。 有合金厂商已经公开强调，其 VC 材料已经批量进入多家全球头部 AI 手机旗舰，用更高热导率和更好的平整度，解决「小机身、散热慢」的痛点。这类玩家的典型打法是 前端与下游手机 ID/散热团队联合做样机验证；
中段打通蚀刻、焊接等工艺窗口，适配 0.3mm 级超薄 VC；
后端以「热点温度降低 X℃」「4K 视频录制时长提升 Y%」等真实指标，帮助品牌方做宣传。
在这个链条里，谁先把石墨烯铜这类新材料「跑通量产工艺＋通过大客户验证」，谁就有机会卡位新一轮标准。
七、AI 手机下半场，看不见的「温度战争」
把视角再拉远一点。
一边是 IDC 认定的 AI 手机换机潮、Apple Intelligence、安卓 AI Agent 全面铺开；
另一边是 5G、Wi‑Fi 7、更多射频前端和摄像头堆料，不断往同一块主板上加热源。
也就是说，AI 手机的核心体验竞争，很快会从「模型有多大」转向「满载能跑多久不降频」。
而要撑起这个体验，系统级算法调度只是上层，真正的底座是 散热结构，VC 形态、堆叠方式、与 SoC/中框耦合方案；
散热材料，从纯铜、石墨，到石墨烯铜复合、纳米多孔铜毛细芯。
可以预见的趋势是
VC 均热板将成为 AI 终端地「基础设施」
在三星、华为 Mate 系列、OPPO 等旗舰大规模采用后，VC 已被视为高功耗手机/平板的「标配件」，未来还会继续下沉到更多价位段。
石墨烯铜等复合材料会取代纯铜，成为新默认选项
就像当年「镁铝合金取代纯铝」那样，用户不会在意材料名字，只在意，同尺寸更冷、同重量更薄。
供应链「往上走」的公司，会把散热当作新的利润高地
无论是像捷邦这样通过并购切入 VC，还是材料厂自下而上绑定整机品牌，背后的逻辑都是一致的，在 AI 终端时代，散热不再是成本中心，而是差异化卖点。
用一句话收个尾
AI 手机比拼的，不只是「谁算得多」，而是「谁算得久、还不烫手」。 而要做到这一点，从 VC 均热板到石墨烯铜材料，整个散热体系都在悄悄重写。
